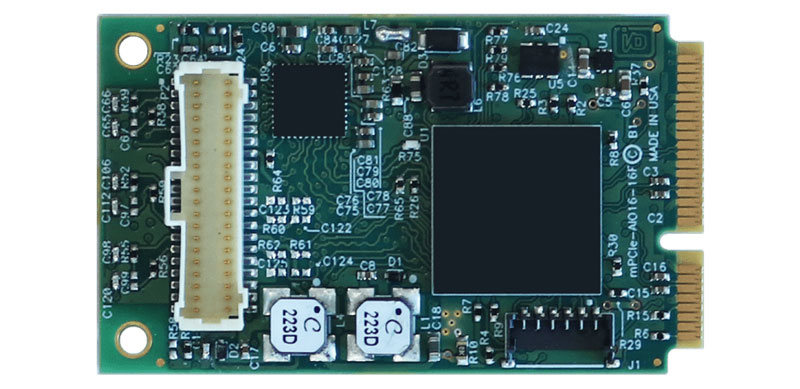

mPCIe-AIO16-16F

mPCIe-AIO16-16F

16路单端或8路差分模拟输入、4路模拟输出及2路数字I/O

● mPCIe总线F1型,带防反插连接器

● 16-bit A/D转换,采样频率高达1MHz ×2

● 16路单端或8路差分双端模拟量输入(Analog Inputs)

● 4路模拟量输出 (Analog Outputs)

● 2路数字量输入输出 (Digital Input / Output)

● 集成板载看门狗功能(Watchdog)

● 可选4-20mA或10-50mA的模数转换(ADC)输入范围

● 支持 Win7/10/11-64位,Linux/Ubuntu,VxWorks等系统

● 工作温度:-40°C~+85°C

可选配件:

概述

mPCIe-AIO16-16F是一款16位分辨率的模数/数模转换板卡,配备两个可同时工作的1MHz模数转换器,每个ADC可多路复用8个单端或4个差分模拟输入。各通道可通过软件独立配置,支持8种不同的输入量程。此外,板卡还提供4路模拟输出,覆盖单极性和双极性5V、10V量程以及±2.5V量程,功能配置完备。mPCIe-AIO16-16F数据采集模块小巧,功能强大,可用于不同场合,如嵌入式设备监控系统、基于PC的精密便携式环境测量仪器、移动数据采集终端、仪器仪表、多通道数据采集和系统监控、自动测试设备、过程控制和工业自动化、电力线监控等系统。

PC接口

  • mini PCI Express卡:F1型“全长”V1.2

模拟量输入 /Analog Inputs

  • ADC类型:逐次逼近 /ADC Type: Successive Approximation
  • 分辨率:16位 /Resolution: 16-bit
  • 采样率:2MHz /Sampling Rate: 2M samples/second aggregate
  • 通道数量:16+0、8+4或0+8(单端+差分)(软件可选) /Channels: 16+0, 8+4, or 0+8 (SINGLE-ENDED + DIFFERENTIAL)
  • 电压采集范围:分别为±12、±10、±5、±2.5、±1.25、±0.625、±0.3125V,共模抑制为0、0、±5.12、±7.68、±8.96、±9.60、±9.92V(软件可选,每个通道)
  • 电流值:4-20mA或10-50mA(出厂可选项)
  • 精度:0.094%满量程(FS)未校准,0.0015%FS校准(为获得最佳精度,建议进行系统校准)
  • 积分非线性误差:±0.6 LSB至±1.5 LSB,具体取决于增益
  • 无缺失代码:16位 /No Missing Codes: 16 bits
  • 输入阻抗:>500MΩ /Input Impedance: >500MΩ
  • 过电压保护:通过2KΩ进行限流 /Overvoltage Protection: Current limiting through 2KΩ
  • 串扰:-120dB@10kHz /Crosstalk: -120dB @ 10kHz

模拟量输出 /Analog Outputs

  • 通道数量:4通道 /Number: 4
  • 类型:单端 /Type: Single-Ended
  • 分辨率:16位 /Resolution: 16-bit
  • 单极范围:0-5V、0-10V(出厂选项) /Unipolar Ranges: 0-5V, 0-10V (factory option)
  • 双极范围:±2.5V、±5V、±10V(出厂默认)/Bipolar Ranges: ±2.5V, ±5V, ±10V (default)
  • 稳定时间:典型值为20µs,±10V,至±1 LSB /Settling Time: 20 µs typical, ±10V, to ±1 LSB
  • 转换速率:5V/µs /Slew Rate: 5V / µs
  • 波形更新率:1 MSPS÷DAC流媒体数量(仅限FDS型号)
  • 输出电流:每通道±10mA /Output Current: ±10mA per channel

数字量输入/输出 /Digital Inputs/Outputs

  • 通道数量:2通道 ,可单独通过软件配置为输入或输出 /Number: 2 ,software configurable
  • 输入电压 /Input voltage
  • 逻辑低:0V至0.8V /Logic low: 0V to 0.8V

    逻辑高:2V至5V /Logic high: 2V to 5V

  • 输入电流:±20µA(最大) /Input current: ±20µA (max)
  • 输出电压 /Output voltage
  • 逻辑低:0V至0.55V /Logic low: 0V to 0.55V

    逻辑高:2V至5V /Logic high: 2V to 5V

  • 输出电流 /Output current
  • 逻辑低:逻辑低:24mA(最大) /Logic low: 24mA sink (max)

    逻辑高:逻辑高:24mA 电源(最大) /Logic high: 24mA source (max)

环境参数 /Environmental

  • 温度 /Temperature
  • 工作温度:0°C至70°C(订购后缀-T选项,工业温度-40°C至+85°C)

    储存温度:-40°C至105°C /Storage: -40°C to 105°C

  • 湿度:5%至95%,不凝结 /Humidity: 5% to 95%, non-condensing
  • 工作电压:+3.3VDC@300ma(典型) /Power required: +3.3VDC @ 300ma (typical)

物理参数 /Physical

  • 重量:6.2克(外加22.2克电缆) /Weight:6.2 grams (plus 22.2g for the cable)
  • 长度:50.95mm
  • 宽度:30mm
  • 连接器 /I/O connector
  • 板端焊接:Molex 501190-4017 ,40针,带锁扣功能

    配套接头型号: Molex 501189-4010

  • 本产品的设计完全符合CE要求 /Compliance with CE requirements


板卡功能框图



配件:端子板 ADAP37F-MINI



配件:线缆 CAB-mPCIe / M.2-AIO



软件支持

该卡支持在大多数操作系统中使用,并包含一个免费的Linux和Windows兼容软件包。此包包含Visual Basic、Delphi和Visual C++for Windows中的示例程序和源代码。还提供了Windows中的图形设置程序。Linux支持包括安装文件和基本示例,用于通过开源内核驱动程序从用户级别进行编程。第三方支持包括可从最流行的应用程序使用的Windows标准DLL接口。嵌入式操作系统支持包括物联网在内的Windows操作系统系列。同时可为用户提供最终的实时过程监控和控制解决方案,并提供VxWorks驱动程序及库文件。

应用场合

  • 光网络 /Optical Networking
  • 仪器仪表 /Instrumentation
  • 多通道数据采集和系统监控 /Multichannel Data Acquisition and system monitoring
  • 自动测试设备 /Automatic Test Equipment
  • 过程控制和工业自动化 /Process Control and Industrial Automation
  • 电力线路监控系统 /Power line monitoring system
产品型号 / Product Model mPCIe-AIO16-16F
产品描述 / Description mPCIe模块,16路单端或8路差分模拟输入、4路模拟输出、2路数字I/O
产品规格书 / Data Sheets ● mPCIe-AIO16-16F Datasheet.pdf 下载
产品手册 / Manuals ● mPCIe-AIO16-16F Manual.pdf 下载
软件支持包 /BSP ● mPCIe-AIO16-16F BSP, Linux Software Packages
驱动程序 / Drivers ● mPCIe-AIO16-16F Drivers


mPCIe-AIO16-16F系列产品 订购信息列表 /Ordering Info

产品订购型号 模拟量输入 AD精度 转换速率 模拟量输出 Digital I/O
mPCIe-AIO16-16FDS 16路单端或8路差分 16-bit 1MHz x2 4路 2路
mPCIe-AIO16-16F 16路单端或8路差分 16-bit 1MHz x2 4路 2路
mPCIe-AIO16-16A 16路单端或8路差分 16-bit 500kHz×2 4路 2路
mPCIe-AIO16-16E 16路单端或8路差分 16-bit 250kHz×2 4路 2路
mPCIe-AI16-16F 16路单端或8路差分 16-bit 1MHz ×2 - 2路
mPCIe-AI16-16A 16路单端或8路差分 16-bit 500kHz x2 - 2路
mPCIe-AI16-16E 16路单端或8路差分 16-bit 250kHz x2 - 2路
mPCIe-AIO12-16A 16路单端或8路差分 12-bit 500kHz x2 4路 2路
mPCIe-AIO12-16 16路单端或8路差分 12-bit 250kHz x2 4路 2路
mPCIe-AIO12-16E 16路单端或8路差分 12-bit 100kHz x2 4路 2路
mPCIe-AI12-16E 16路单端或8路差分 12-bit 100kHz x2 - 2路
mPCIe-AI12-16A 16路单端或8路差分 12-bit 500kHz x2 - 2路
mPCIe-AI12-16 16路单端或8路差分 12-bit 250kHz x2 - 2路

产品出厂可选功能 /Model Options

扩展后缀/Extended suffix name 可选功能描述/Optional feature description
(Model)-T Extended Temperature Operation (-40° to +85°C)
(Model)-I 4-20mA inputs (Single-ended)
(Model)-ID 4-20mA inputs (Differential)
(Model)-PD Pull downs on digital bits
(Model)-Sxx (10-50mA inputs, input voltage dividers, conformal coating, etc.)

可选购的配件/Optional accessories

配件的型号/Model of accessories 配件的描述/Description of accessories
CAB-mPCIe_M.2-AIO Cable from mPCIe card to DB37M connector;Twisted pair, Molex 40 pin to Male DB37, 9″
LF-BRK-P9259-37 Mounting bracket for DB37M on CAB-mPCIe-AIO
ADAP37F-MINI 端子板,带1个DB37母头连接器,有接线螺钉
CAB37-18 扁平排线,含DB37母头到母头连接器,线长18英寸(46厘米)
STB-37 端子板,带1个DB37公头连接器,有导轨安装螺钉
