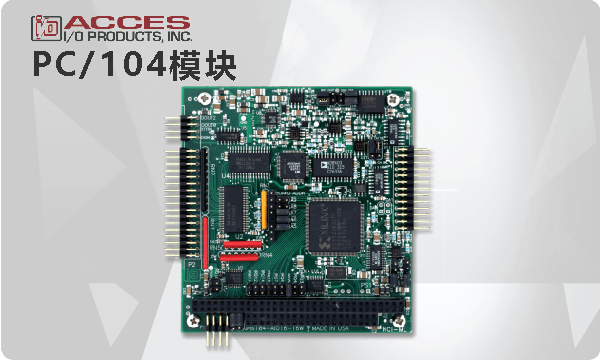

EnglishACCES PC/104数据采集模块
PC/104模块实现的功能
● AD/DA数模转换，精度16bit/12bit
● 多路带隔离的Digital I/O，串口，CAN口
● 固态继电器或机械式继电器输出
PC/104模块的应用场合
● 工厂自动化控制、仪表仪器测试系统
● AI人工智能、机器人控制
● 轨道交通控制系统
● AD/DA数模转换，精度16bit/12bit
● 多路带隔离的Digital I/O，串口，CAN口
● 固态继电器或机械式继电器输出
● 工厂自动化控制、仪表仪器测试系统
● AI人工智能、机器人控制
● 轨道交通控制系统
| 产品型号 | 模拟量输入 | AD精度 | 转换速率 | Bip Rng | Uni Rng | Autocal | FIFO | 模拟量输出 | 更多特性 |
|---|---|---|---|---|---|---|---|---|---|
| 104-AIO16A系列 | |||||||||

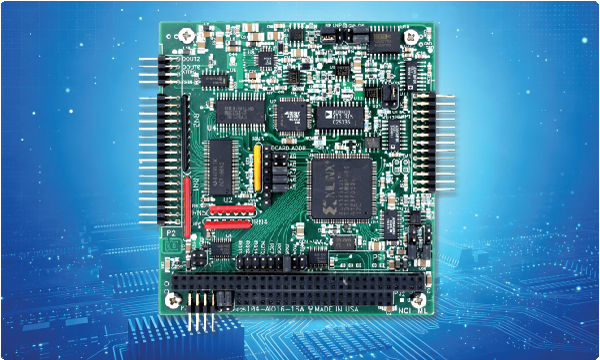

| 104-AIO16A | 16 SE, 8 DIF | 16-bit | 500kHz | 6路 | 2路 | Refs | Yes | 2路 | +查看... |
| 104-AIO16E | 16 SE, 8 DIF | 16-bit | 250kHz | 6路 | 2路 | Refs | Yes | 2路 | +查看... |
| 104-AIO12-8系列 | |||||||||
| 104-AI12-8 | 8 | 12-bit | 100kHz | 2路 | 2路 | - | - | - | +查看... |
| 104-AIO12-8 | 8 | 12-bit | 100kHz | 2路 | 2路 | - | - | 4路 | +查看... |
[注释1] Bip Rng：Number of bipolaroutput ranges，双极性输出档位数
[注释2] Uni Rng：Number of unipolaroutput ranges，单极性输出档位数
[注释3] Autocal：Automatic Calibration，自动校准
[注释4] Refs：参考产品说明书
| 产品型号 | 模拟量输出 | AD精度 | Bip Rng | Uni Rng | 4-20mA | Digital I/O | 更多特性 |
|---|---|---|---|---|---|---|---|
| 104-AIO16A系列 | |||||||
| 104-AIO16A | 2路 | 12-bit | - | 2 | - | 16路 | +查看... |
| 104-AIO16E | 2路 | 12-bit | - | 2 | - | 16路 | +查看... |

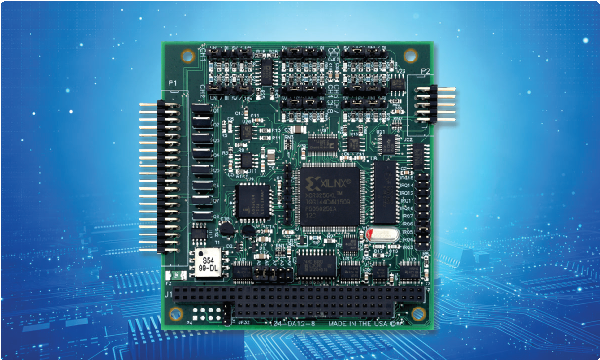

| 104-DA12-8A系列 | |||||||
| 104-DA12-8A | 8路 | 12-bit | 2 | 2 | Yes | - | +查看... |
| 104-DA12-4A | 4路 | 12-bit | 2 | 2 | Yes | - | +查看... |
| 104-DA12-8 | 8路 | 12-bit | 2 | 2 | Yes | - | +查看... |
| 104-DA12-4 | 4路 | 12-bit | 2 | 2 | Yes | - | +查看... |
| 104-AIO12-8系列 | |||||||
| 104-AIO12-8 | 4路 | 12-bit | 2 | 2 | Yes | 24路 | +查看... |
| 104-AI12-8 | 4路 | 12-bit | 2 | 2 | Yes | 24路 | +查看... |
| 104-AO12-4系列 | |||||||
| 104-AO12-4 | 4路 | 12-bit | 2 | 2 | - | 24路 | +查看... |
[注释5]Bip Rng：Number of bipolaroutput ranges，双极性输出档位数
[注释6]Uni Rng：Number of unipolaroutput ranges，单极性输出档位数
| 产品型号 | Digital I/O | 计数器(Counters) | 中断请求CoS-IRQ | 宽温工作(XT) | 更多特性 |
|---|---|---|---|---|---|
| P104-DIO-96系列 | |||||
| P104-DIO-96 | 96 I/O (8/8/4/4 ×2) | - | 16-lines | Yes | +查看... |
| P104-DIO-48S | 48 I/O (8/8/4/4 ×2) | - | Yes | Yes | +查看... |
| P104-DIO-48 | 48 I/O (8/8/4/4 ×2) | - | - | Yes | +查看... |
| 104I-DIO-96 | 96 I/O (8/8/4/4 ×4) | - | 16-lines | Yes | +查看... |
| 104I-DIO-48S | 48 I/O (8/8/4/4 ×2) | - | Yes | Yes | +查看... |
| 104I-DIO-48 | 48 I/O (8/8/4/4 ×2) | - | - | Yes | +查看... |
| 104-DIO-48S系列 | |||||
| 104-DIO-48S | 48 I/O (8/8/4/4 ×2) | 3路 | Yes | Yes | +查看... |
| 104-DIO-24S | 24 I/O (8/8/4/4) | 3路 | Yes | Yes | +查看... |

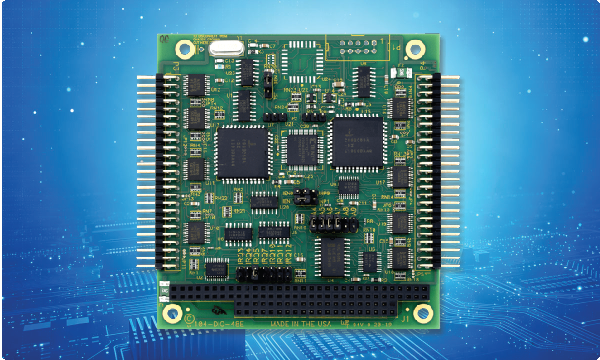

| 104-DIO-48E系列 | |||||
| 104-DIO-48E | 48 I/O (8/8/4/4 ×2) | 3路 | - | Yes | +查看... |
| 104-DIO-24E | 24 I/O (8/8/4/4) | 3路 | - | Yes | +查看... |
[注释7]CoS IRQ：Change of State IRQ to avoid polling inputs
[注释8]XT：Extended temperature；即指宽温-40°~+85°C
| 产品型号 | Digital I/O | 继电器(EM和FETs) | 计数器(Counters) | 中断请求(CoS-IRQ) | 更多特性 |
|---|---|---|---|---|---|
| 104-II32-4RO系列 | |||||
| 104-II32-4RO | 32 In / 4 Out | 4路EM | - | Yes | +查看... |
| 104-IDIO-16系列 | |||||
| 104-IDIO-16 | 16 In / 16 Out | 16路FETs | - | Yes | +查看... |
| 104-IDIO-16E | 16 In / 16 Out | 16路FETs | - | - | +查看... |
| 104-IDO-16 | 16 Out | 16路FETs | - | - | +查看... |
| 104-II-16 | 16 In | - | - | Yes | +查看... |
| 104-IDIO-8 | 8 In / 8 Out | 8路FETs | - | Yes | +查看... |
| 104-IDIO-8E | 8 In / 8 Out | 8路FETs | - | - | +查看... |
| 104-IDO-8 | 8 Out | 8路FETs | - | - | +查看... |
| 104-IIRO-16系列 | |||||
| 104-IIRO-16 | 16 In / 16 Out | 16路EM | - | Yes | +查看... |
| 104-IIRO-16E | 16 In / 16 Out | 16路EM | - | - | +查看... |
| 104-RO-16 | 16 Out | 16路EM | - | - | +查看... |

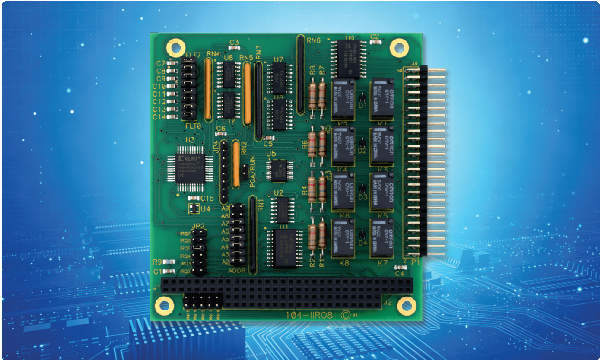

| 104-IIRO-8系列 | |||||
| 104-IIRO-8 | 8 In / 8 Out | 8路EM | - | Yes | +查看... |
| 104-IIRO-8E | 8 In / 8 Out | 8路EM | - | - | +查看... |
[注释9] EM：ElectroMechanical Relay Output，机电式继电器输出
[注释10] FETs：固态继电器（FET型）场效应管半导体开关输出
[注释11] CoS IRQ：Change of State IRQ to avoid polling inputs
| 产品型号 | RS-232 | RS-422 | RS-485 | 最大波特率 | 带隔离 | 带FIFO | 连接器 | 更多特性 |
|---|---|---|---|---|---|---|---|---|

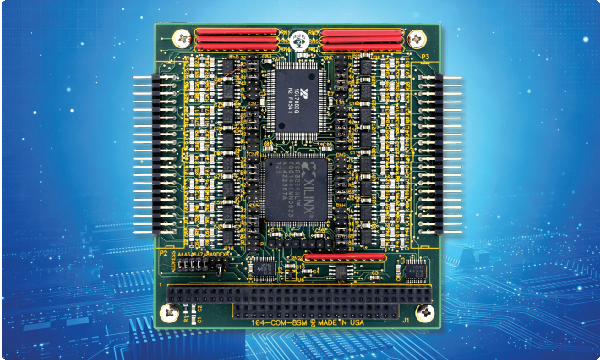

| 104-COM-8SM系列 | ||||||||
| 104-COM-8SM-T | 8路 | 8路 | 8路 | 921.6k | - | - | IDC40Mx2 | +查看... |
| 104-COM-4SM-T | 4路 | 4路 | 4路 | 921.6k | - | - | IDC40M | +查看... |
| 104-COM-2SM | 2路 | 2路 | 2路 | 921.6k | - | - | IDC40M | +查看... |
| 104I-COM-8SM系列 | ||||||||
| 104I-COM-2S | - | 2路 | 2路 | 1.8432Mbps | - | Yes | IDC40M | +查看... |
| 104I-COM-4S | - | 4路 | 4路 | 1.8432Mbps | - | Yes | IDC40M | +查看... |
| 104I-COM-8S | - | 8路 | 8路 | 1.8432Mbps | - | Yes | IDC40M x2 | +查看... |
| 104I-COM-2SM | 2路 | 2路 | 2路 | 1.8432Mbps | - | Yes | IDC40M | +查看... |
| 104I-COM-4SM | 4路 | 4路 | 4路 | 1.8432Mbps | - | Yes | IDC40M | +查看... |
| 104I-COM-8SM | 8路 | 8路 | 8路 | 1.8432Mbps | - | Yes | IDC40M x2 | +查看... |
| 104-ICOM-2S系列 (带隔离功能) | ||||||||
| 104-ICOM-2S | - | 2路 | 2路 | 115.2k | 端口对端口 | - | DB9Mx2 | +查看... |
| P104-COM232-8系列 | ||||||||
| P104-COM232-8 | 8路 | - | - | 460.8k | - | Yes | IDC40M x2 | +查看... |
| 104I-COM232-8 | 8路 | - | - | 460.8k | - | Yes | IDC40M x2 | +查看... |
| 104-COM232-8系列 | ||||||||
| 104-COM232-8 | 8路 | - | - | 230.4k | - | - | IDC40M x2 | +查看... |
| 104-COM232-4 | 4路 | - | - | 230.4k | - | - | IDC40M | +查看... |
| 104-COM232-2 | 2路 | - | - | 230.4k | - | - | IDC40M | +查看... |
| 104-COM-8S系列 | ||||||||
| 104-COM-8S | - | 8路 | 8路 | 115.2k, 921.6k | - | - | IDC50M | +查看... |
| 104-COM-4S | - | 4路 | 4路 | 115.2k, 921.6k | - | - | IDC50M | +查看... |
| 104-COM-2S | - | 2路 | 2路 | 115.2k, 921.6k | - | - | IDC50M | +查看... |
| 产品型号 | Watchdogs | 电压监测 | 温度监测 | 湿度监测 | 光照监测 | EEPROM | 更多特性 |
|---|---|---|---|---|---|---|---|

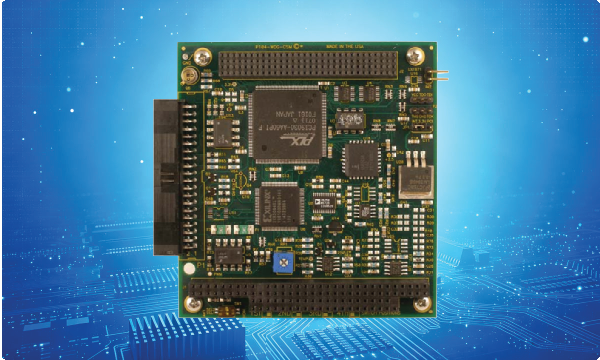

| P104-WDG-CSMA系列 | |||||||
| P104-WDG-E | Yes | - | - | - | - | - | +查看... |
| P104-WDG-CSM | Yes | Yes | - | - | - | - | +查看... |
| P104-WDG-CSMA | Yes | Yes | Yes | - | - | - | +查看... |
| 产品型号 | 正交输入 | 计数器精度 | 接收器类型 | 计数器类型 | 更多特性 |
|---|---|---|---|---|---|

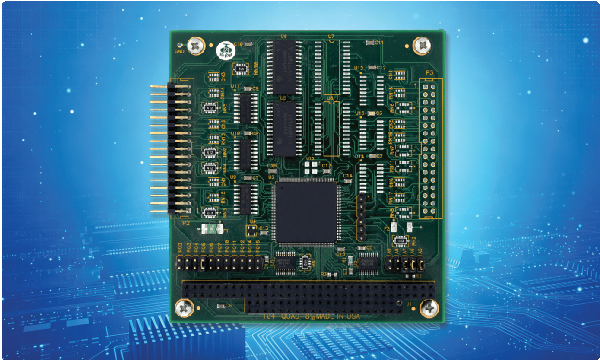

| 104-QUAD-8系列 | |||||
| 104-QUAD-8 | 8 | 24-bit | AM26LS32 | LS7766 | +查看... |
| 104-QUAD-6 | 6 | 24-bit | AM26LS32 | LS7766 | +查看... |
| 104-QUAD-4 | 4 | 24-bit | AM26LS32 | LS7766 | +查看... |
| 产品型号 | 接口转换描述 | mPCIe插槽 | 需要PCIe通道 | 更多特性 |
|---|---|---|---|---|
| 104e-mPCIe-4A系列 | ||||

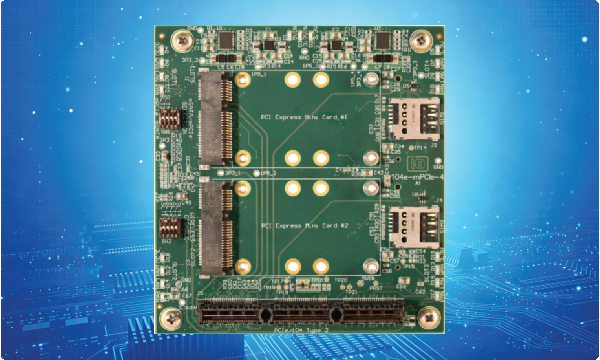

| 104e-mPCIe-4A | 1个PCIe x1通道转接4个mPIe插槽 | 4个 | 1 | +查看... |
| 104e-mPCIe-2A | 1个PCIe x1通道转接2个mPIe插槽 | 2个 | 1 | +查看... |
| 104e-mPCIe-4系列 | ||||
| 104e-mPCIe-4 | 4个PCIe x1通道转接4个mPIe插槽 | 4个 | 4 | +查看... |
| 104e-mPCIe-2 | 2个PCIe x1通道转接2个mPIe插槽 | 2个 | 2 | +查看... |
