概述

VPX-6077D信号处理板采用V7+Z7+DSP处理核心架构，配置高速ADC、DAC、时钟、缓存器等，并引出PCIe、GTX/GTH、以太网口、LVDS等信号到VPX，能够实现中频模拟采集、信号播放、数据传输、数据处理以及输出控制等多种功能。

技术指标

• PC接口：6U VPX ;支持结构导冷和风冷配置
• 主处理器：V7+Z7+DSP 处理核心架构 (ZYNQ-7-XC7Z100-2FFG900I + V71-XC7VX690T-2FFG1761I + DSP-TMS320C6678)
• 信号采集：

通道数量：最大支持4路ADC采集通道

交流耦合、50Ω负载匹配

满量程输入信号幅度：500mVpp

ADC量化数据位：14bit

ADC采样率：默认配置2.4Gsps

• 信号播放：

通道数量：最大支持2路DAC播放通道

交流耦合、50Ω负载匹配

量化数据位：14bit

DAC转换率：默认配置2.4Gsps

• 时钟：

板载频率综合器，为ADC、DAC提供工作时钟

频率综合器支持内、外参考及外时钟输入三种方式

• 支持1路LVTTL/TTL外触发输入
• 处理能力

1片XC7VX690T:

挂载二组DDR3 SDRAM，每组2GB、64bit

配置1片32MB的QSPI FLASH，用于固件存储

1片ZYNQ-7000：XC7Z100-2FFG900I

PS DDR3 SDRAM，64bit、2GB

PL端一组 DDR3SDRAM，64bit、2GB

1片32MB的QSPI FLASH，用于固件存

内部互联总线

两个处理器之间提供x8的高速串行总线互联，链路线速率可支持5G/6.25G/10Gbps

两个处理器之间提供不低于16对的LVDS 通用IO信号互联

PCIe

提供1路PCIe到VPX接口，用于与主控板之间的通信

高速串行总线

提供16x的GTH高速串行总线到VPX接口，用于板间互联通信

通用IO信号

V7 690T 引出若干IO信号到VPX

调试接口

JTAG调试信号分别引出到VPX和前面板J30J

• 软件支持：可选集成板级软件开发包（BSP）
• 系统支持：支持Linux/Ubuntu,VxWorks等系统；提供Linux驱动及测试软件

电气及物理特性

• 板卡尺寸：标准 6U VPX
• 板卡供电：DC12V±%5
• 散热方式：加装散热片被动散热，支持选配主动散热（带风扇）
• 工作温度：-40°C ~ +85°C
• 存储温度：-50°C ~ +125°C
• 工作湿度：5%~95%，非凝结

应用场合

• 图像采集系统
• 高速模拟数据采集光纤传输系统
• 雷达系统半实物仿真平台
• 网络硬件加速平台

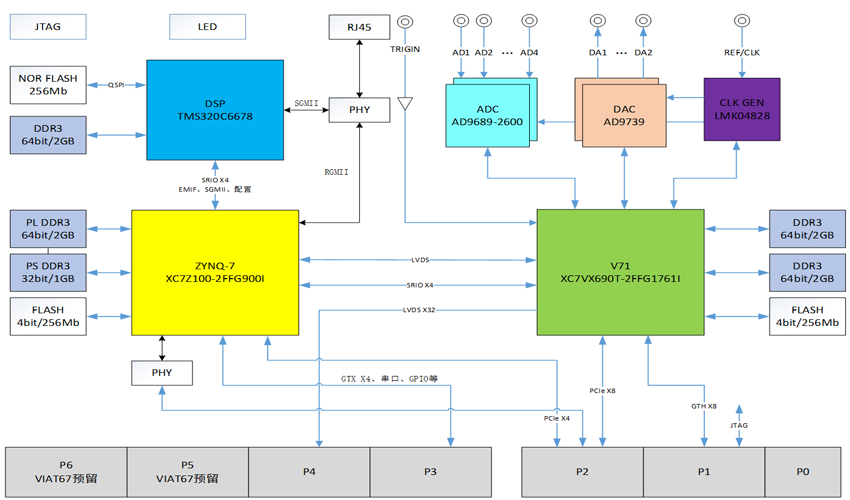

板卡功能框图
