概述

PCIe-5565是一款反射内存，主要用来在多台电脑之间实现超高速、低延迟的数据共享，常用于工业控制和实时仿真系统。它核心功能是“写入即广播”，当你往卡上的内存写数据时，其他连接在同一光纤网络上的节点卡会自动同步接收到这份数据，整个过程不需要CPU参与，传输延迟可以低至400纳秒以内。相比普通网卡，它能确保数据在百纳秒级时间内完成同步，特别适合对实时性要求极高的场景。这款卡传输速率能达到‌每秒174MB‌，板载内存256M，支持多达256个节点组成网络 。光纤连接，支持多模传输距离达300米，单模光纤最远可达10公里。

技术指标

• PC接口：支持PCIe3.0，x8
• 2 GIGA Baud RM w/FO options，256 MByte memory，支持多模传输
• 反射内存网络可扩展到256个节点，运行速度达到每秒174 Mbytes
• 光纤连接，具有高速高抗干扰能力的数据传输，从数据写入RAM到传达另一个节点的反射内存卡上，延时小于400纳秒
• 组网可采用环形拓扑(Ring Topology)或星形拓扑(Star Topology)
• 支持Windows XP ,Win7, Win10, RTX 2012 / 2014实时系统平台，完整的驱动程序及典型应用例程
• 各节点放射内存卡间使用中断实现实时同步，提供了三个中断，用户可自定义中断的优先级、中断相量及具体功能
• 标准DLL动态链接库，支持VC，VB，Delphi，CVI，LabVIEW
• 各节点放射内存卡间使用中断实现实时同步，提供了三个中断，用户可自定义中断的优先级、中断相量及具体功能

电气及物理特性

• 板卡尺寸：标准 PCI Express 半高、半长卡
• 板卡供电：PCIe接口供电，DC12V±%5
• 工作温度：-40°C ~ +80°C
• 存储温度：-40°C ~ +85°C
• 工作湿度：5%~95%，非凝结

应用场合

• 航空航天实时通信系统：飞行器状态参数实时共享，使地面控制中心和飞行器上的各个系统之间能够实时、准确地交换数据，保障飞行任务的安全性和可靠性。
• 工业控制系统：实现生产线设备间的高速数据交换，提升自动化生产效率，确保生产过程的稳定性和产品质量。
• 实时仿真系统：在分布式仿真系统中提供实时数据共享，增强仿真精度，为飞行员培训、汽车碰撞模拟等提供可靠的数据支持。
• 智能制造系统：实时同步生产设备的数据，优化生产流程，实现质量控制，帮助企业实现智能化生产，提高生产效率和产品质量。

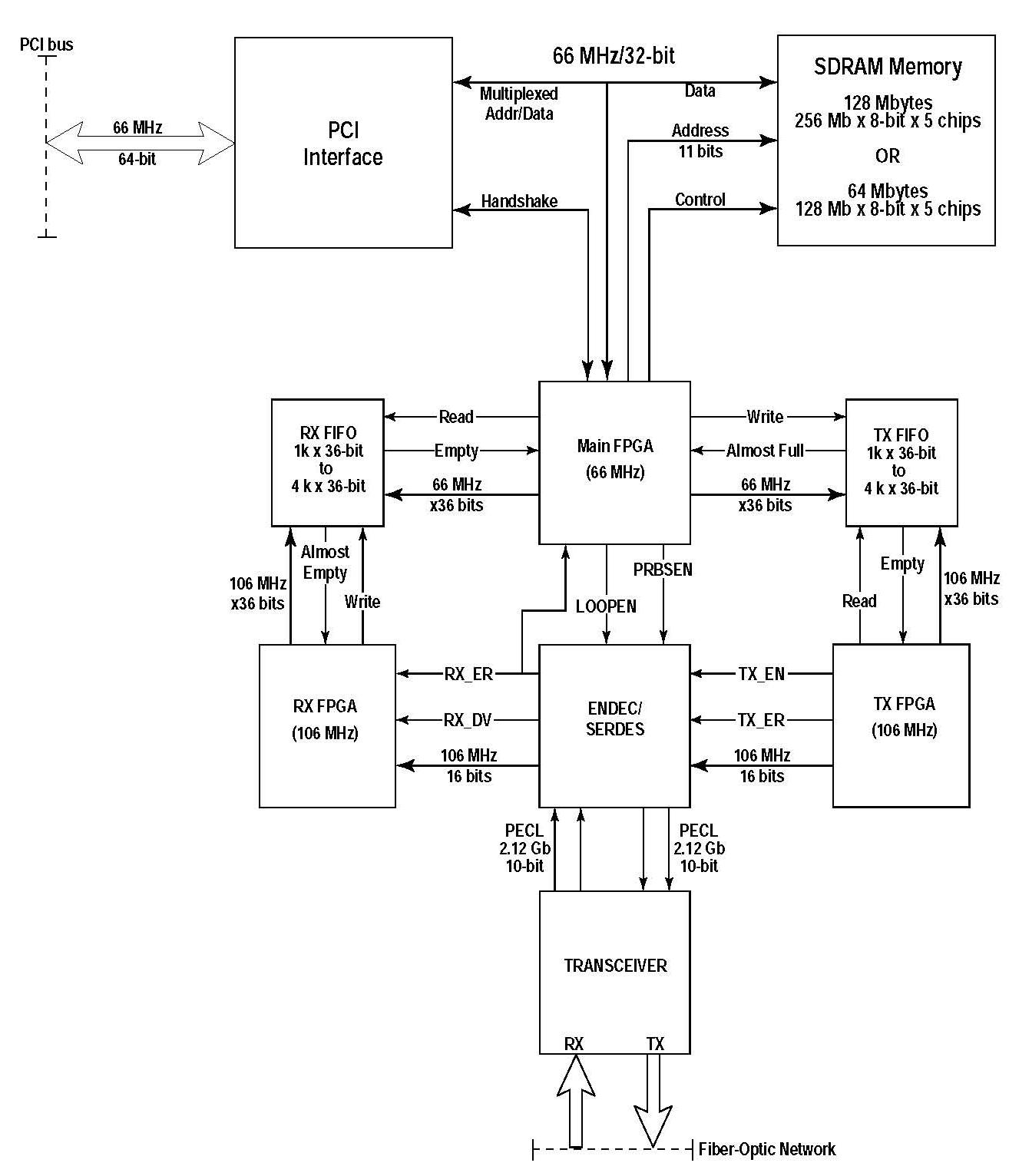

板卡功能框图

点击看大图
