概述

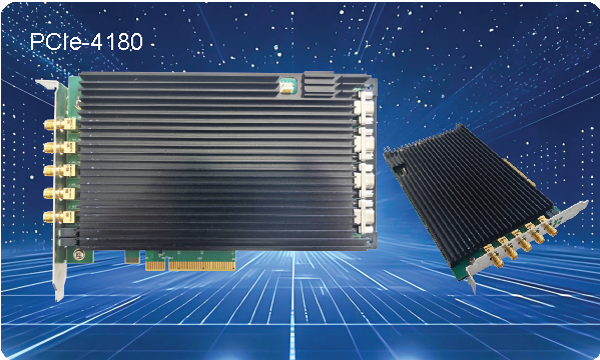

PCIe-4180为标准PCIe全高、半长卡，占据一个标准PCIe插槽，PCIex8标准。支持4路高速ADC采集，ADC采样率为1Gsps，量化位数10bit（PCIe上传按照8bit）；板卡配置一片XILINX的高性能FPGA_XCKU040-2FFVA1156I作为处理器，实现对高速ADC的数据采集、配置以及数据通过PCIe上传的功能。

技术指标

• PC接口：支持PCIe3.0，x8
• 主处理器：FPGA_XCKU040-2FFVA1156I
• AD采集通道数量：4路
• 输入类型：交流耦合、50ohm
• 输入信号幅度：500mV满量程
• 采集信号带宽：最大可支持3GHz（-3dB）
• ADC采样率：1Gsps
• ADC量化位数：10bit（PCIe上传截取高8bit）
• 有效位（ENOB）：＞ 6 bit
• 无杂散动态范围（SFDR）：＞ 50 dBc
• 通道间隔离度：＞ 50 dBc
• 板卡散热：支持被动风冷和主动散热选配
• 软件支持：可选集成板级软件开发包（BSP）
• 系统支持：支持 Win7/10/11-64位,Linux/Ubuntu,VxWorks等系统；提供Linux驱动及测试软件

电气及物理特性

• 板卡尺寸：标准 PCI Express 全高、半长卡、单槽宽
• 板卡供电：PCIe接口供电，DC12V±%5
• 散热方式：加装散热片被动散热，支持选配主动散热（带风扇）
• 工作温度：-40°C ~ +85°C
• 存储温度：-45°C ~ +85°C
• 工作湿度：5%~95%，非凝结

应用场合

• 图像采集系统
• 模拟数据光纤采集传输系统
• 雷达系统半实物仿真平台
• 网络硬件加速平台

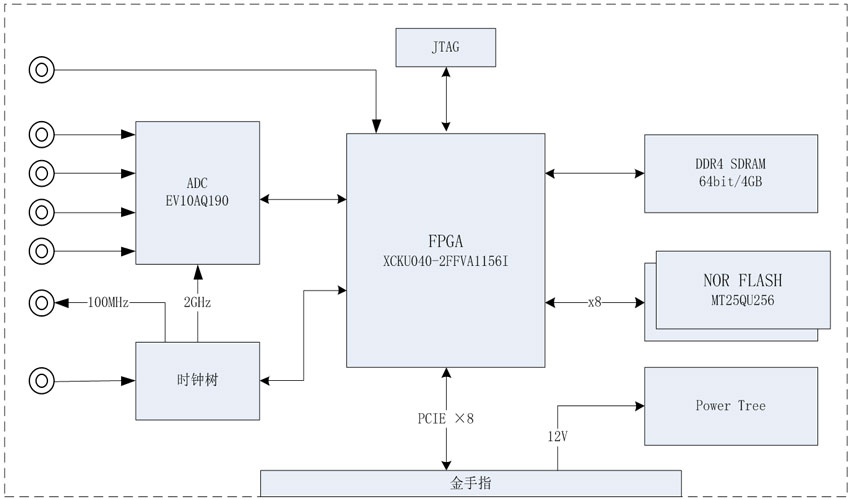

板卡功能框图
