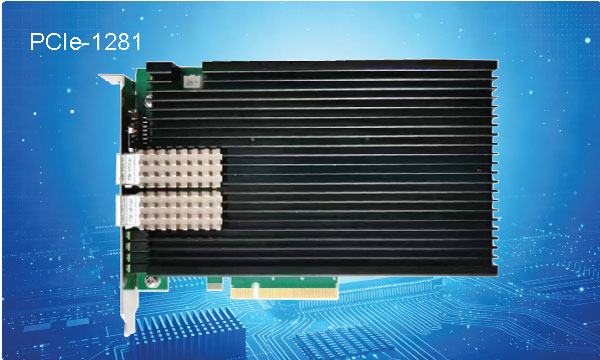

概述

PCIe-1281板卡采用Xilinx公司的FPGA_XCKU040-2FFVA1156芯片作为主处理器，挂载两组DDR4 SDRAM缓存器，提供12路光纤接收机12路光纤发送通道，每路光纤速率可支持3.125G/5G/10Gbps，可实现光纤高速数据采集，播放、数据存储等功能。

技术指标

• PC接口：支持PCIe3.0，x8
• 主处理器：FPGA_XCKU040-2FFVA1156
• 板载缓存器：两组DDR4 SDRAM缓存器，每组配置容量4GB，位宽64bit
• 启动配置：板载2片SPI NOR FALSH，总容量32MB，用于FPGA程序固化
• 在线调试：支持JTAG在线调试
• 光纤接口：两个MPO光口，每个MPO最大提供12路光纤采集、12路光纤发送通道，单路光纤最大支持10Gbps
• 状态信息上报：支持板卡状态信息上报，如PCIe状态、FPGA温度、DDR缓存器状态，光纤链路连接状态等
• 面板LED指示灯：支持前面板LED状态指示功能，包括板卡电源状态、运行状态指示等
• FPGA程序：支持FPGA程序部分可重构
• 板卡散热：支持被动风冷和主动散热选配
• 软件支持：可选集成板级软件开发包（BSP）
• 系统支持：支持 Win7/10/11-64位,Linux/Ubuntu,VxWorks等系统；提供Linux驱动及测试软件

电气及物理特性

• 板卡尺寸：标准 PCI Express 全高、半长卡（112*168mm）、单槽宽
• 板卡供电：PCIe接口供电，DC12V±%5
• 散热方式：加装散热片被动散热，支持选配主动散热（带风扇）
• 工作温度：-40°C ~ +70°C
• 存储温度：-40°C ~ +85°C
• 工作湿度：5%~95%，非凝结

应用场合

• 图像采集系统
• 模拟数据光纤采集传输系统
• 雷达系统半实物仿真平台
• 网络硬件加速平台

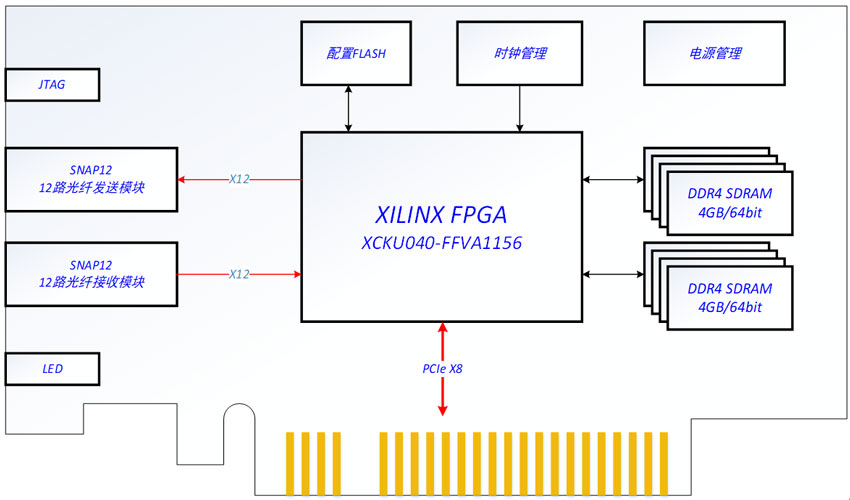

板卡功能框图
