概述

PCIe-1216射频采集卡基于XILINX FPGA_XCVU9P-2FLGA2104I处理器，集成两通道射频预处理模块和高速AD,PCIe x16 全高3/4长卡，用于实现从950MHz至2150MHz频段的射频信号采集、信号处理（扫频及ADC）等功能。

技术指标

• PC接口：支持PCIe3.0，x16
• 主处理器：FPGA_XCVU9P-2FLGA2104I
• 配置两组DDR4 SDRAM，每组2GB、64bit，2600Mbps线速率
• 板上配置两片QPSI Nor FLSH，单片1Gbit，支持4/8bit配置，用于FPGA启动加载配置
• AD功能：板载两片ADC12DJ3200，12bit；最大支持4通道3.2Gsps或2通道6.4Gsps
• 时钟：板载频率综合器为ADC提供采样时钟；支持外参考时钟输入
• 主处理器：FPGA_XCVU9P-2FLGA2104I
• 板卡散热：支持主动散热
• 软件支持：可选集成板级软件开发包（BSP）
• 系统支持：支持 Win7/10/11-64位,Linux/Ubuntu,VxWorks等系统；提供Linux驱动及测试软件

电气及物理特性

• 板卡尺寸：标准 PCI Express 全高、3/4长卡、单槽宽
• 板卡供电：PCIe接口供电，DC12V±%5
• 散热方式：主动散热（带风扇）
• 工作温度：-40°C ~ +85°C
• 存储温度：-45°C ~ +85°C
• 工作湿度：5%~95%，非凝结

应用场合

• 图像采集系统
• 模拟数据光纤采集传输系统
• 雷达系统半实物仿真平台
• 网络硬件加速平台

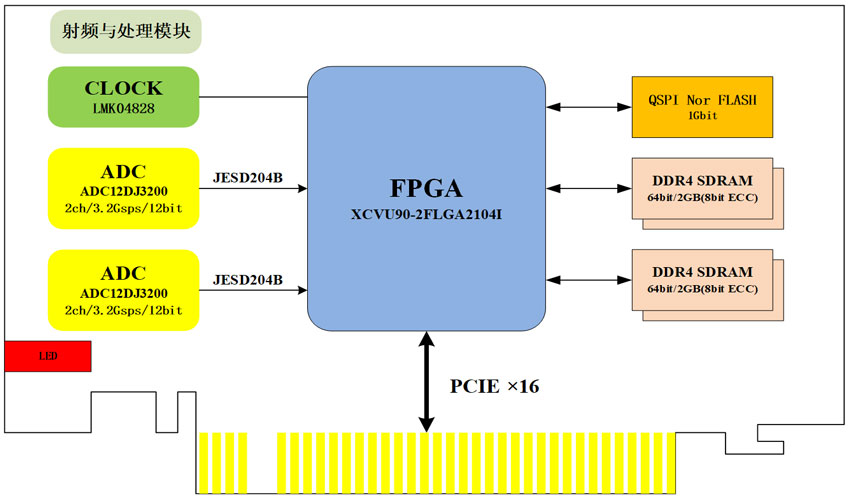

板卡功能框图
