M.2-LAN-GbE

M.2-LAN-GbE

10/1001000 Base-T以太网模块

● 符合M.2 2260/2280 with B / M key1.2

● 可靠的设计包括对所有信号的过压保护和缓冲

● 通过变压器耦合内置隔离的板载磁性元件

● 10/100/1000 Base-T以太网口

● 支持 Win7/10/11-64位,Linux/Ubuntu,VxWorks等系统

● 工作温度:-40°C~+85°C

可选配件:

概述

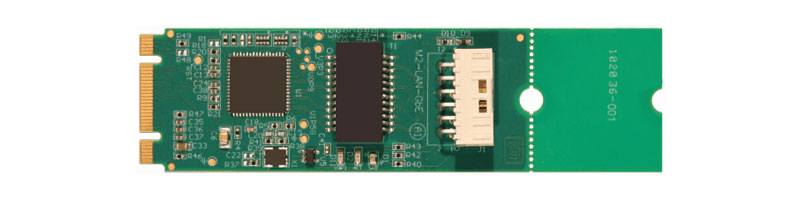

M.2-LAN-GbE是一款2260/2280大小的M.2卡,兼容M.2 Card with B / M keys,针对移动和恶劣环境进行了优化,具有锁紧连接器和对所有信号的保护。板载磁性元件通过变压器耦合实现了坚固的内置隔离。此外,满足工业级操作温度和RoHS合规性标准。

PC接口

  • M.2 2260/2280 with B / M key1.2

通信接口 /Communications Interface

  • 10/100/1000 Base-T以太网口
  • 板卡连接器:Amphenol FCI 98417-G61-12ULF
  • 线缆连接器:Amphenol FCI 10073599-012LF (/RJ45)

环境参数 /Environmental

  • 温度 /Temperature
  • 工作温度:0°C至70°C(订购后缀-T选项,工业温度-40°C至+85°C)

    储存温度:-45°C至85°C /Storage: -45°C to 85°C

  • 湿度:5%至95%,不凝结 /Humidity: 5% to 95%, non-condensing
  • 工作电压:+3.3VDC @ 176mA (1000Mbps), +3.3VDC @ 109mA (100Mbps), +3.3VDC @ 86mA (空闲,无链接)

物理参数 /Physical

  • 重量:5.4克
  • 长度:80mm,可分离缩短至60mm /Length:80mm with breakaway to shorten to 60mm
  • 宽度:22mm /Width: 22mm
  • 本产品的设计完全符合CE要求 /Compliance with CE requirements


板卡功能框图



配套线缆(长度23厘米):CAB-mPCIe/M.2-LAN



软件支持

该卡支持在大多数操作系统中使用,并包含一个免费的Linux和Windows兼容软件包。此包包含Visual Basic、Delphi和Visual C++for Windows中的示例程序和源代码。还提供了Windows中的图形设置程序。Linux支持包括安装文件和基本示例,用于通过开源内核驱动程序从用户级别进行编程。第三方支持包括可从最流行的应用程序使用的Windows标准DLL接口。嵌入式操作系统支持包括物联网在内的Windows操作系统系列。同时可为用户提供最终的实时过程监控和控制解决方案,并提供VxWorks驱动程序及库文件。提供了一个完整的驱动程序支持包,包括一个易于使用的Windows终端程序,用于测试您的COM端口。这简化了正确COM端口操作的验证。该卡作为标准COM端口安装在所有操作系统中,包括DOS、Linux(包括Mac OS X)以及32位和64位Windows。其他驱动程序可能适用于各种操作系统,包括Windows CE、WES7+、vxWorks等。

应用场合

  • 卫生和医疗系统 /Health and Medical Systems
  • 销售点(POS)系统 /Point of Sale (POS)
  • 自动化零售亭 /Automated Retail Kiosks
  • 嵌入式系统 /Embedded Systems
  • 交通系统 /Traffic Systems
  • 工厂自动化和过程控制 /Factory Automation and Process Control
  • 机器控制 /Machine Control
  • 实验室自动化 /Laboratory Automation
产品型号 / Product Model M.2-LAN-GbE
产品描述 / Description M.2模块,10/1001000 Base-T以太网
产品规格书 / Data Sheets ● M.2-LAN-GbE Datasheet.pdf 下载
产品手册 / Manuals ● M.2-LAN-GbE Manual.pdf 下载
软件支持包 /BSP ● M.2-LAN-GbE BSP, Linux Software Packages
驱动程序 / Drivers ● M.2-LAN-GbE Drivers


M.2-LAN-GbE系列产品 订购信息列表 /Ordering Info

产品订购型号 描述 通信协议(Protocol) 可选项-PT 可选项-CC
M.2-LAN-GbE 千兆以太网卡 10/100/1000 Base T Yes Yes

产品出厂可选功能 /Model Options

扩展后缀/Extended suffix name 可选功能描述/Optional feature description
(Model)-PT 指出厂OEM可选满足IEEE-1488精确定时协议的低PPM-XTAL晶振
(Model)-CC 指出厂OEM可选满足特殊环境下工作的三防涂层处理(Conformal Coating)

可选购的配件/Optional accessories

配件的型号/Model of accessories 配件的描述/Description of accessories
线缆
CAB-mPCIe/M.2-LAN 单口RJ45线缆套件,线长23厘米
