M.2-IIRO-8

M.2-IIRO-8

4或8路机电式继电器输出和4或8路隔离数字输入

● 符合M.2 2260/2280 with B / M key1.2

● 8或4路带光电隔离的数字输入

● 8或4路机电式(1A)继电器输出

● 8路或4路数字集成功能:

边缘可选事件计数、脉冲宽度和PWM测量,以及每路边缘可选CoS IRQ

8路脉冲串(“生成n个脉冲”)和PWM生成

● 支持 Win7/10/11-64位,Linux/Ubuntu,VxWorks等系统

● 工作温度:-40°C~+85°C

可选配件:

概述

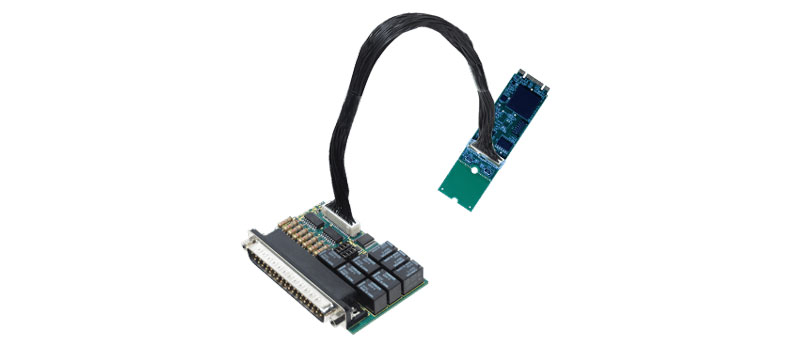

M.2-IIRO-8系列模块通过附带的9英寸电缆连接到移动ITX尺寸的DB-37M隔离模块。该模块设计为在任何应用环境中都可以轻松地进行面板安装。它使用高速PCI Express总线与卡之间传输数字数据。数字I/O与8255 PPI芯片兼容,易于编程。板卡非常适合复杂的环境,可以抵抗电气噪声(工厂场所)常见的具有挑战性的接地回路、高共模和瞬态电压尖峰,宽电压兼容性和高电流输出性能。

PC接口

  • M.2 2260/2280 with B / M key1.2

带隔离功能输入 /Isolated Inputs

  • 通道数量:8或4
  • 类型:非偏振,通道间光电隔离,与计算机端光电隔离(CMOS兼容)
  • 电压:3至31 DC或AC RMS(40至10000Hz)
  • 隔离电压:500V,通道对地,通道对通道
  • 电阻:1.8KΩ 与光耦合器串联
  • 滤波器响应 /Filter Response
  • 上升时间:4.7毫秒 /Rise-time: 4.7 ms

    下降时间:4.7毫秒 /Fall-time: 4.7 ms

  • 无滤波器响应 /Non-Filter Response
  • 上升时间:10μs /Rise-time: 10 μs

    下降时间:30μs /Fall-time: 30 μs

继电器输出 /Relay Outputs

  • 通道数量:8或4
  • 类型:
  • M.2-IIRO-8: 5路C型(SPDT)和3路A型(SPST),银镀金,单刀

    M.2-IIRO-4: 4路C型(SPDT),银镀金,单刀

  • 交流负载:125 VAC时为0.5A(最大62.5 VA)/AC Load: 0.5A at 125 VAC (62.5 VA max)
  • 流负载:24 VDC时为1A(最大30W) /DC Load: 1A at 24 VDC (30W max)
  • 开关电压:125 VAC,60 VDC,最大 /Switching Voltage: 125 VAC, 60 VDC, max
  • 开关电流:最大1A /Switching Current: 1A max
  • 接触电阻:100mΩ,最大 /Contact Resistance: 100 mΩ, max
  • 触点寿命:不少于500万次操作 /Contact Life: 5 million operations, min

环境参数 /Environmental

  • 温度 /Temperature
  • 工作温度:0°C至70°C(订购后缀-T选项,工业温度-40°C至+85°C)

    储存温度:-40°C至105°C /Storage: -40°C to 105°C

  • 湿度:5%至95%,不凝结 /Humidity: 5% to 95%, non-condensing
  • 工作电压:+3.3VDC@730mA(典型) /Power required: +3.3VDC @ 730mA (typical)

物理参数 /Physical

  • 重量:6.2克(外加22.2克电缆) /Weight:6.2 grams (plus 22.2g for the cable)
  • 长度:80mm,可分离缩短至60mm /Length:80mm with breakaway to shorten to 60mm
  • 宽度:22mm /Width: 22mm
  • 连接器 /I/O connector
  • 板端焊接:Molex 501190-4017 40针,带锁扣功能

    配套接头型号: Molex 501189-4010

  • 隔离板特性
  • 重量:51.4克(9英寸电缆为+11.2克)

    尺寸(移动ITX尺寸)长度:75mm 宽度:45mm

    连接器:板端焊接-公头,D-Sub微型,37针

  • 本产品的设计完全符合CE要求 /Compliance with CE requirements


板卡功能框图



软件支持

该卡支持在大多数操作系统中使用,并包含一个免费的Linux和Windows兼容软件包。此包包含Visual Basic、Delphi和Visual C++for Windows中的示例程序和源代码。还提供了Windows中的图形设置程序。Linux支持包括安装文件和基本示例,用于通过开源内核驱动程序从用户级别进行编程。第三方支持包括可从最流行的应用程序使用的Windows标准DLL接口。嵌入式操作系统支持包括物联网在内的Windows操作系统系列。同时可为用户提供最终的实时过程监控和控制解决方案,并提供VxWorks驱动程序及库文件。

应用场合

  • 过程监控 /Process Monitoring
  • 制造/生产测试 /Manufacturing/Production Test
  • 机器控制 /Machine Control
  • 监测和控制 /Monitoring and Control
  • 安全系统、能源管理 /Security Systems, Energy Management
  • 工业自动化 /Industrial Automation
  • 工厂自动化 /Factory Automation
  • 实验室自动化 /Laboratory Automation
  • 嵌入式OEM /Embedded OEM
产品型号 / Product Model M.2-IIRO-8
产品描述 / Description M.2模块,4或8路机电式继电器输出和4或8路隔离数字输入
产品规格书 / Data Sheets ● M.2-IIRO-8 Datasheet.pdf 下载
产品手册 / Manuals ● M.2-IIRO-8 Manual.pdf 下载
软件支持包 /BSP ● M.2-IIRO-8 BSP, Linux Software Packages
驱动程序 / Drivers ● M.2-IIRO-8 Drivers


M.2-IIRO-8系列产品 订购信息列表 /Ordering Info

产品订购型号 Digital I/O 继电器(EM和FETs) 计数器(Counters) 中断请求(CoS-IRQ)
M.2-IIRO-8 8 In / 8 Out 8路EM - Yes
M.2-RO-8 8 Out 8路EM - -
M.2-IIRO-4 4 In / 4 Out 4路EM - Yes

产品出厂可选功能 /Model Options

扩展后缀/Extended suffix name 可选功能描述/Optional feature description
(Model)-T Extended Temperature Operation (-40° to +85°C)
(Model)-TTL CMOS signaling with user supplied VCCIO (+5V)

可选购的配件/Optional accessories

配件的型号/Model of accessories 配件的描述/Description of accessories
端子板
ADAP37F-MINIM 端子板,带1个DB37母头连接器,有接线螺钉
STB-37 端子板,带1个DB37公头连接器,有导轨安装螺钉
STA-37 端子板,带两个DB37公头连接器,有接线螺钉
直连线缆
CAB37-18 扁平排线,含DB37母头到母头连接器,线长18英寸(46厘米)
CAB37-36 扁平排线,含DB37母头到母头连接器,线长36英寸(92厘米)
CAB37MF-36 扁平排线,含DB37公头到母头连接器,线长36英寸(92厘米)
CAB37FM-18 扁平排线,含DB37母头到公头连接器,线长18英寸(46厘米)
