M.2-IDIO-8

M.2-IDIO-8

4或8路固态继电器输出,4或8路隔离数字输入

● 符合M.2 2260/2280 with B / M key1.2

● 8或4路高达31VDC/AC带光电隔离的输入

● 4或8路固态继电器输出,高达2A@5VDC切换到34VDC

● 8路或4路数字集成功能:

边缘可选事件计数、脉冲宽度和PWM测量,以及每路边缘可选CoS IRQ

8路脉冲串(“生成n个脉冲”)和PWM生成

● 支持 Win7/10/11-64位,Linux/Ubuntu,VxWorks等系统

● 工作温度:-40°C~+85°C

可选配件:

概述

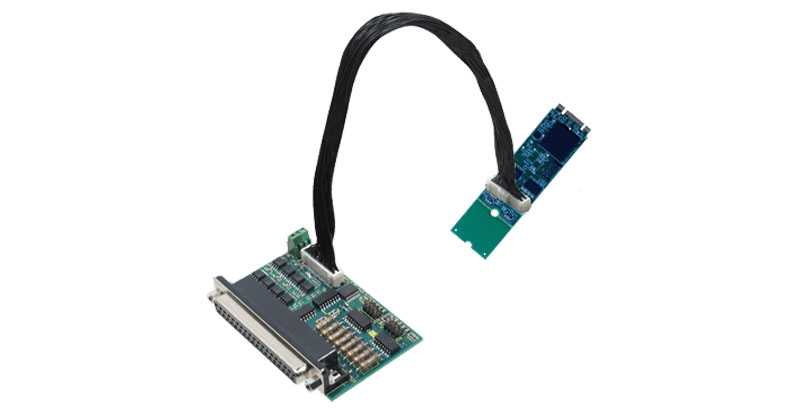

M.2-IDIO-8系列模块通过附带的9英寸电缆连接到移动ITX尺寸的DB-37M隔离模块。该模块设计为在任何应用环境中都可以轻松地进行面板安装。它使用高速PCI Express总线与卡之间传输数字数据。数字I/O与8255 PPI芯片兼容,易于编程。板卡非常适合复杂的环境,可以抵抗电气噪声(工厂场所)常见的具有挑战性的接地回路、高共模和瞬态电压尖峰,宽电压兼容性和高电流输出性能。

PC接口

  • M.2 2260/2280 with B / M key1.2

带隔离功能输入 /Isolated Inputs

  • 通道数量:8或4
  • 类型:非偏振,通道间光电隔离,与计算机端光电隔离(CMOS兼容)
  • 电压:3至31 DC或AC RMS(40至10000Hz)
  • 隔离电压:500V,通道对地,通道对通道
  • 电阻:1.8KΩ 与光耦合器串联
  • 滤波器响应 /Filter Response
  • 上升时间:4.7毫秒 /Rise-time: 4.7 ms

    下降时间:4.7毫秒 /Fall-time: 4.7 ms

  • 无滤波器响应 /Non-Filter Response
  • 上升时间:10μs /Rise-time: 10 μs

    下降时间:30μs /Fall-time: 30 μs

固态式继电器输出和隔离Digital I/O /FET Outputs and Digital I/O Lines

  • 通道数量:8或4
  • 类型:高压侧功率MOSFET开关。防止短路、过热、ESD;驱动电感负载。
  • 额定电流:最大2A
  • 开启时间:90微秒(典型值)
  • 关闭时间:110微秒(典型值)
  • 数字输入 /Digital Inputs
  • 8或4路LVTTL:逻辑高:2.0V至VCCIO(3.3VDC,5VDC容差);逻辑低:0V至0.8V

  • 数字输出 /Digital Outputs
  • 8或4路LVTTL:逻辑高:2.0V(最小)24mA source;逻辑低:0.55V(最大)24mA sink

环境参数 /Environmental

  • 温度 /Temperature
  • 工作温度:0°C至70°C(订购后缀-T选项,工业温度-40°C至+85°C)

    储存温度:-40°C至105°C /Storage: -40°C to 105°C

  • 湿度:5%至95%,不凝结 /Humidity: 5% to 95%, non-condensing
  • 工作电压:+3.3VDC@360mA(典型) /Power required: +3.3VDC @ 360mA (typical)

物理参数 /Physical

  • 重量:6.2克(外加22.2克电缆) /Weight:6.2 grams (plus 22.2g for the cable)
  • 长度:80mm,可分离缩短至60mm /Length:80mm with breakaway to shorten to 60mm
  • 宽度:22mm /Width: 22mm
  • 连接器 /I/O connector
  • 板端焊接:Molex 501190-4017 40针,带锁扣功能

    配套接头型号: Molex 501189-4010

  • 隔离板特性
  • 重量:51.4克(9英寸电缆为+11.2克)

    尺寸(移动ITX尺寸)长度:75mm 宽度:45mm

    连接器:板端焊接-公头,D-Sub微型,37针

  • 本产品的设计完全符合CE要求 /Compliance with CE requirements


板卡功能框图



软件支持

该卡支持在大多数操作系统中使用,并包含一个免费的Linux和Windows兼容软件包。此包包含Visual Basic、Delphi和Visual C++for Windows中的示例程序和源代码。还提供了Windows中的图形设置程序。Linux支持包括安装文件和基本示例,用于通过开源内核驱动程序从用户级别进行编程。第三方支持包括可从最流行的应用程序使用的Windows标准DLL接口。嵌入式操作系统支持包括物联网在内的Windows操作系统系列。同时可为用户提供最终的实时过程监控和控制解决方案,并提供VxWorks驱动程序及库文件。

应用场合

  • 过程监控 /Process Monitoring
  • 制造/生产测试 /Manufacturing/Production Test
  • 机器控制 /Machine Control
  • 监测和控制 /Monitoring and Control
  • 安全系统、能源管理 /Security Systems, Energy Management
  • 工业自动化 /Industrial Automation
  • 工厂自动化 /Factory Automation
  • 实验室自动化 /Laboratory Automation
  • 嵌入式OEM /Embedded OEM
产品型号 / Product Model M.2-IDIO-8
产品描述 / Description M.2模块,4或8路机电式继电器输出和4或8路隔离数字输入
产品规格书 / Data Sheets ● M.2-IDIO-8 Datasheet.pdf 下载
产品手册 / Manuals ● M.2-IDIO-8 Manual.pdf 下载
软件支持包 /BSP ● M.2-IDIO-8 BSP, Linux Software Packages
驱动程序 / Drivers ● M.2-IDIO-8 Drivers


M.2-IDIO-8系列产品 订购信息列表 /Ordering Info

产品订购型号 Digital I/O 继电器(EM和FETs) 计数器(Counters) 中断请求(CoS-IRQ)
M.2-IDIO-8 8 In / 8 Out 8路FETs - Yes
M.2-IDO-8 8 Out 8路FETs - -
M.2-IDIO-4 4 In / 4 Out 4路FETs - Yes

产品出厂可选功能 /Model Options

扩展后缀/Extended suffix name 可选功能描述/Optional feature description
(Model)-T Extended Temperature Operation (-40° to +85°C)
(Model)-TTL CMOS signaling with user supplied VCCIO (+5V)

可选购的配件/Optional accessories

配件的型号/Model of accessories 配件的描述/Description of accessories
端子板
ADAP37F-MINIM 端子板,带1个DB37母头连接器,有接线螺钉
STB-37 端子板,带1个DB37公头连接器,有导轨安装螺钉
STA-37 端子板,带两个DB37公头连接器,有接线螺钉
直连线缆
CAB37-18 扁平排线,含DB37母头到母头连接器,线长18英寸(46厘米)
CAB37-36 扁平排线,含DB37母头到母头连接器,线长36英寸(92厘米)
CAB37MF-36 扁平排线,含DB37公头到母头连接器,线长36英寸(92厘米)
CAB37FM-18 扁平排线,含DB37母头到公头连接器,线长18英寸(46厘米)
