● 符合M.2 2260/2280 with B / M key1.2
● 2或4路带光电隔离的RS-485串口
● 所有信号均满足150V端口对端口隔离和1500V端口至计算机隔离
● 所有信号引脚满足±15kV ESD保护
● 高性能16C950系列UART,具备128字节TX和RX缓冲FIFO
● 支持高达3Mbps–12MHz的数据通信速率
● 支持 Win7/10/11-64位,Linux/Ubuntu,VxWorks等系统
● 工作温度:-40°C~+85°C
| 可选配件: |

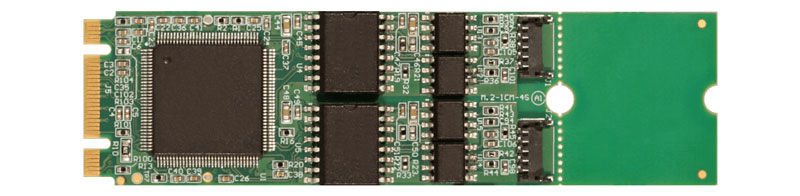

M.2-ICM485系列板卡具有高性能16C950级UART。提供4端口(M.2-ICM485-4)、2端口(M.2-ICM485-2)和1端口(M.2-1ICM485-1)版本,每个端口的通信速度高达3Mbps,并具有128字节深的发送和接收FIFO。大容量的FIFO可防止多任务操作系统中的数据丢失,降低CPU利用率,提高数据吞吐量,同时减少或消除字符间或数据包间的暂停。具有预标量的高级集成电路支持各种自定义波特率,任何无法实现的波特率都可以通过自定义(OEM出厂前设定),安装的晶体振荡器(高达12Mbps)来支持。。
板端:输入/输出,Hirose DF57-5P-1.2V 5针,带锁紧
配套接头: Hirose DF57H-5S-1.2C
工作温度:0°C至70°C(订购后缀-T选项,工业温度-40°C至+85°C)
储存温度:-65°C至150°C /Storage: -65°C to 150°C
端口到端口:150V 峰值 (AC or DC)
端口到计算机:1500V 峰值 (AC or DC)
该卡支持在大多数操作系统中使用,并包含一个免费的Linux和Windows兼容软件包。此包包含Visual Basic、Delphi和Visual C++for Windows中的示例程序和源代码。还提供了Windows中的图形设置程序。Linux支持包括安装文件和基本示例,用于通过开源内核驱动程序从用户级别进行编程。第三方支持包括可从最流行的应用程序使用的Windows标准DLL接口。嵌入式操作系统支持包括物联网在内的Windows操作系统系列。同时可为用户提供最终的实时过程监控和控制解决方案,并提供VxWorks驱动程序及库文件。提供了一个完整的驱动程序支持包,包括一个易于使用的Windows终端程序,用于测试您的COM端口。这简化了正确COM端口操作的验证。该卡作为标准COM端口安装在所有操作系统中,包括DOS、Linux(包括Mac OS X)以及32位和64位Windows。其他驱动程序可能适用于各种操作系统,包括Windows CE、WES7+、vxWorks等。
| 产品订购型号 | RS-232 | RS-422 | RS-485 | 最大波特率 | 带隔离 | 带FIFO |
|---|---|---|---|---|---|---|
| M.2-ICM485-1 | - | - | 1路 | 3M | Yes | Yes |
| M.2-ICM485-2 | - | - | 2路 | 3M | Yes | Yes |
| M.2-ICM485-4 | - | - | 4路 | 3M | Yes | Yes |
| 扩展后缀/Extended suffix name | 可选功能描述/Optional feature description |
|---|---|
| (Model)-T | 宽温工作 /Extended Temperature Operation (-40° to +85°C) |
| (Model)-NT | 请求逐端口配置功能 /No termination. Ask for port by port configuration. |
| 配件的型号/Model of accessories | 配件的描述/Description of accessories |
|---|---|
| 线缆 | |
| CAB-M.2-ICM4S | 4端口DB9公头线缆套件 |
| CAB-M.2-ICM4S-IP67 | 4端口DB9公头线缆套件(满足IP67) |
| CAB-M.2-ICM2S | 2端口DB9公头线缆套件 |
| CAB-M.2-ICM2S-IP67 | 2端口DB9公头线缆套件(满足IP67) |
| CAB-M.2-ICM1S | 1端口DB9公头线缆套件 |
| CAB-M.2-ICM1S-IP67 | 1端口DB9公头线缆套件(满足IP67) |
| 端子板 | |
| ADAP9 | 单口DB9端子板,带螺丝端子 |
