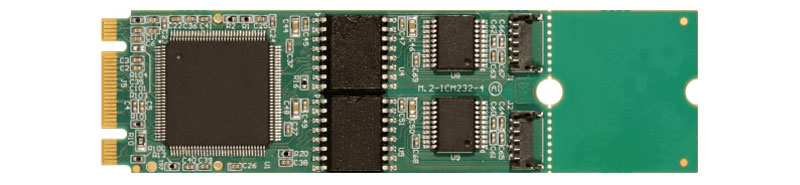

M.2-ICM232-4

M.2-ICM232-4

带隔离的4路RS-232模块

● 符合M.2 2260/2280 with B / M key1.2

● 2或4路带光电隔离的RS-232串口

● 所有信号均满足150V端口对端口隔离和1500V端口至计算机隔离

● 所有信号引脚满足±15kV ESD保护

● 高性能16C950系列UART,具备128字节TX和RX缓冲FIFO

● 支持921.6kbps的数据通信速率

● 支持 Win7/10/11-64位,Linux/Ubuntu,VxWorks等系统

● 工作温度:-40°C~+85°C

可选配件:

概述

M.2-ICM232系列板卡具有高性能16C950级UART。提供4端口(M.2-ICM232-4)和2端口(M.2-ICM232-2)版本,每个端口的通信速度可达921.6kbps,并具有128字节深的传输和接收FIFO,可防止多任务操作系统中的数据丢失,降低CPU利用率,提高数据吞吐量。具有预标量的高级集成电路支持各种自定义波特率,任何无法实现的波特率都可以通过自定义工厂安装的晶体振荡器来支持。M.2-ICM232卡提供的RS232端口与其他所有行业标准串行COM设备100%兼容,支持TX、RX、RTS和CTS。此外,它们还提供Tru-Iso™端口到端口和端口到PC隔离。

PC接口

  • M.2 2260/2280 with B / M key1.2

通信接口 /Communications Interface

  • 连接器:
  • 板端:输入/输出,Hirose DF57-5P-1.2V 5针,带锁紧

    配套接头: Hirose DF57H-5S-1.2C

  • 接口类型:4或2口 RS-232
  • UART:四路16C950,每个发送和接收缓冲区具有128字节FIFO
  • 波特率:921.6kbps
  • 字符长度:5、6、7、8位(联系工厂获取9位数据的帮助)
  • 奇偶校验:偶数、奇数、无、标记、空格
  • 停止间隔:1、1½、2位
  • 流量控制:RTS/CTS, Xon/Xoff, None

环境参数 /Environmental

  • 温度 /Temperature
  • 工作温度:0°C至70°C(订购后缀-T选项,工业温度-40°C至+85°C)

    储存温度:-65°C至150°C /Storage: -65°C to 150°C

  • 湿度:5%至95%,不凝结 /Humidity: 5% to 95%, non-condensing
  • 工作电压:+3.3VDC@1.8W(典型) /Power required: +3.3VDC@1.8W (typical)
  • ESD保护:所有信号引脚上满足 ±15kV(IEC 61000)
  • 隔离功能:
  • 端口到端口:150V 峰值 (AC or DC)

    端口到计算机:1500V 峰值 (AC or DC)

物理参数 /Physical

  • 重量:8克
  • 长度:80mm,可分离缩短至60mm /Length:80mm with breakaway to shorten to 60mm
  • 宽度:22mm /Width: 22mm
  • 本产品的设计完全符合CE要求 /Compliance with CE requirements


板卡功能框图



软件支持

该卡支持在大多数操作系统中使用,并包含一个免费的Linux和Windows兼容软件包。此包包含Visual Basic、Delphi和Visual C++for Windows中的示例程序和源代码。还提供了Windows中的图形设置程序。Linux支持包括安装文件和基本示例,用于通过开源内核驱动程序从用户级别进行编程。第三方支持包括可从最流行的应用程序使用的Windows标准DLL接口。嵌入式操作系统支持包括物联网在内的Windows操作系统系列。同时可为用户提供最终的实时过程监控和控制解决方案,并提供VxWorks驱动程序及库文件。提供了一个完整的驱动程序支持包,包括一个易于使用的Windows终端程序,用于测试您的COM端口。这简化了正确COM端口操作的验证。该卡作为标准COM端口安装在所有操作系统中,包括DOS、Linux(包括Mac OS X)以及32位和64位Windows。其他驱动程序可能适用于各种操作系统,包括Windows CE、WES7+、vxWorks等。

应用场合

  • 卫生和医疗系统 /Health and Medical Systems
  • 销售点(POS)系统 /Point of Sale (POS)
  • 自动化零售亭 /Automated Retail Kiosks
  • 嵌入式系统 /Embedded Systems
  • 交通系统 /Traffic Systems
  • 工厂自动化和过程控制 /Factory Automation and Process Control
  • 机器控制 /Machine Control
  • 实验室自动化 /Laboratory Automation
产品型号 / Product Model M.2-ICM232-4
产品描述 / Description M.2模块,带隔离的4路RS-232
产品规格书 / Data Sheets ● M.2-ICM232-4 Datasheet.pdf 下载
产品手册 / Manuals ● M.2-ICM232-4 Manual.pdf 下载
软件支持包 /BSP ● M.2-ICM232-4 BSP, Linux Software Packages
驱动程序 / Drivers ● M.2-ICM232-4 Drivers


M.2-ICM232-4系列产品 订购信息列表 /Ordering Info

产品订购型号 RS-232 RS-422 RS-485 最大波特率 带隔离 带FIFO
M.2-ICM232-2 2路 - - 921.6kbps Yes Yes
M.2-ICM422-4 4路 - - 921.6kbps Yes Yes

产品出厂可选功能 /Model Options

扩展后缀/Extended suffix name 可选功能描述/Optional feature description
(Model)-T 宽温工作 /Extended Temperature Operation (-40° to +85°C)
(Model)-NT 请求逐端口配置功能 /No termination. Ask for port by port configuration.

可选购的配件/Optional accessories

配件的型号/Model of accessories 配件的描述/Description of accessories
线缆
CAB-M.2-ICM4S 4端口DB9公头线缆套件
CAB-M.2-ICM4S-IP67 4端口DB9公头线缆套件(满足IP67)
CAB-M.2-ICM2S 2端口DB9公头线缆套件
CAB-M.2-ICM2S-IP67 2端口DB9公头线缆套件(满足IP67)
端子板
ADAP9 单口DB9端子板,带螺丝端子
