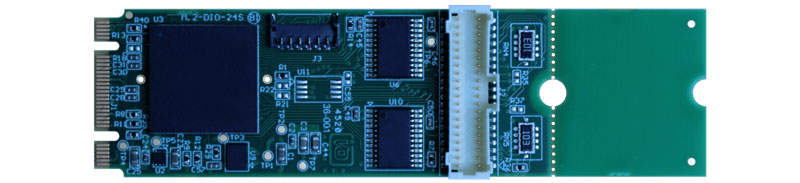

M.2-DIO-24S

M.2-DIO-24S

24路数字输入/输出

具有脉冲(PWM)和边缘测量和生成功能以及IRQ生成

● 符合M.2 2260/2280 with B / M key1.2

● 24路大电流LVTTL DIO通道(24mA source/sink)

● 状态变化(COS)检测IRQ生成

● 10k欧姆上拉电阻器

● 四位和八位,端口独立,软件可选,用作输入或输出

● 可选TTL信号与用户提供的VCCIO(5V)

● 支持 Win7/10/11-64位,Linux/Ubuntu,VxWorks等系统

● 工作温度:-40°C~+85°C

可选配件:

概述

M.2-DIO-24S具有数字集成功能,8通道数字I/O,输出带脉冲/序列/PWM/频率生成,输入带数字滤波和脉冲持续时间、频率和事件计数的灵活测量,IRQ生成等。适合用于传感输入的应用,如开关闭合、TTL、LVTTL、CMOS逻辑和控制外部继电器、驱动指示灯等。

PC接口

  • M.2 2260/2280 with B / M key1.2

数字输入/输出接口 /Digital Input / Output Interface

  • 通道数量:24 通道
  • 兼容性:8255 模式0 /Compatibility: 8255 Mode 0
  • 性能:每32位事件最大1微秒,Windows环境下约3.5微秒 /1 μs per 32-bit transaction max, ∼3.5μs in Windows
  • 数字输入 /Digital Inputs
  • 逻辑高:2.0V至VCCIO(3.3VDC,5VDC容差)

    逻辑低:0V至0.8V

  • 数字输出(标准版) /Digital Outputs (Standard Version)
  • 逻辑高:逻辑高:2.0V(最小)24mA source

    逻辑低:逻辑低:0.55V(最大)24mA sink

    电源输出:通过0.5A@+3.3 VDC保险丝(复位)

  • 带用户VCCIO数字输出的TTL(-TTL选项)/TTL with user VCCIO Digital Outputs (-TTL option)
  • 1.65V至5.5V:在DB37M处,通过保险丝

    逻辑高:3.8V(最小)32mA@UVCCIO=4.5V

    逻辑低:0.55V(最大)32mA@UVCCIO=4.5V

环境参数 /Environmental

  • 温度 /Temperature
  • 工作温度:0°C至70°C(订购后缀-T选项,工业温度-40°C至+85°C)

    储存温度:-40°C至105°C /Storage: -40°C to 105°C

  • 湿度:5%至95%,不凝结 /Humidity: 5% to 95%, non-condensing
  • 工作电压:+3.3VDC@330mA(典型) /Power required: +3.3VDC @ 330mA (typical)

物理参数 /Physical

  • 重量:5.8克(外加22.2克电缆) /Weight:5.8 grams (plus 22.2g for the cable)
  • 长度:80mm,可分离缩短至60mm /Length:80mm with breakaway to shorten to 60mm
  • 宽度:22mm /Width: 22mm
  • 连接器 /I/O connector
  • 板端焊接:Molex 501190-4017 40针,带锁扣功能

    配套接头型号: Molex 501189-4010

    可选配套电缆:公头,D-Sub微型,37针

    可选配套电缆:母头,D-Sub微型,37芯

  • 本产品的设计完全符合CE要求 /Compliance with CE requirements


板卡功能框图



配件:端子板 ADAP37F-MINI



软件支持

该卡支持在大多数操作系统中使用,并包含一个免费的Linux和Windows兼容软件包。此包包含Visual Basic、Delphi和Visual C++for Windows中的示例程序和源代码。还提供了Windows中的图形设置程序。Linux支持包括安装文件和基本示例,用于通过开源内核驱动程序从用户级别进行编程。第三方支持包括可从最流行的应用程序使用的Windows标准DLL接口。嵌入式操作系统支持包括物联网在内的Windows操作系统系列。同时可为用户提供最终的实时过程监控和控制解决方案,并提供VxWorks驱动程序及库文件。

应用场合

  • 过程监控 /Process Monitoring
  • 制造/生产测试 /Manufacturing/Production Test
  • 机器控制 /Machine Control
  • 监测和控制 /Monitoring and Control
  • 安全系统、能源管理 /Security Systems, Energy Management
  • 工业自动化 /Industrial Automation
  • 工厂自动化 /Factory Automation
  • 实验室自动化 /Laboratory Automation
  • 嵌入式OEM /Embedded OEM
产品型号 / Product Model M.2-DIO-24S
产品描述 / Description M.2模块,24路数字I/O
产品规格书 / Data Sheets ● M.2-DIO-24S Datasheet.pdf 下载
产品手册 / Manuals ● M.2-DIO-24S Manual.pdf 下载
软件支持包 /BSP ● M.2-DIO-24S BSP, Linux Software Packages
驱动程序 / Drivers ● M.2-DIO-24S Drivers


M.2-DIO-24S系列产品 订购信息列表 /Ordering Info

产品订购型号 Digital I/O 计数器(Counters) 中断请求CoS-IRQ 宽温工作(XT)
M.2-DIO-24 24 I/O (8/8/4/4) - - Yes
M.2-DIO-24S 24 I/O (8/8/4/4)(8通道有数字集成功能) - Yes Yes

[注释]

数字集成功能:指Digital I/O口输出支持脉冲/方波/脉宽调制/频率生成,输入具备数字滤波,可测量脉冲持续时间、频率及事件计数,并支持中断请求生成等。



产品出厂可选功能 /Model Options

扩展后缀/Extended suffix name 可选功能描述/Optional feature description
(Model)-T Extended Temperature Operation (-40° to +85°C)
(Model)-TTL CMOS signaling with user supplied VCCIO (+5V)

可选购的配件/Optional accessories

配件的型号/Model of accessories 配件的描述/Description of accessories
M.2模块连接线缆
CAB-M.2-DB37M 40针至DB37针(公头)电缆
CAB-M.2-40P 40针至40针直连屏蔽电缆
直连端子板
ADAP37F-MINIM 端子板,带1个DB37母头连接器,有接线螺钉
直连线缆及端子板
CAB37-18 扁平排线,含DB37母头到母头连接器,线长18英寸(46厘米)
CAB37-36 扁平排线,含DB37母头到母头连接器,线长36英寸(92厘米)
STB-37 端子板,带1个DB37公头连接器,有导轨安装螺钉
STA-37 端子板,带两个DB37公头连接器,有接线螺钉
