FMC-15681
FMC架构DAC回放卡
● 标准FMC单槽板卡
● DAC处理芯片：DAC5681
● DAC回放：四通道 16bit/1Gsps
● 输入类型：交流耦合、50ohm
● 支持外时钟、外参考、内参考 三种时钟模式
● 板内频综配置可通过SPI总线实现
● 支持Linux/Ubuntu,VxWorks等系统
● 工作温度：-40°C~+85°C
| 可选配件: |
概述
FMC-15681为标准单槽FMC模块。DAC处理芯片：DAC5681；四通道DAC回放，速率 16bit/1Gsps，板卡支持外时钟、外参考、内参考 三种时钟模式。
技术指标
- PC接口：标准FMC单槽板卡
- DA芯片：DAC5681
- DA回放通道数量：4路，16bit/1Gsps
- 输入类型：交流耦合、50ohm
- 时钟：
- 外部触发输入：1路LV TTL
- 软件支持：可选集成板级软件开发包（BSP）
- 系统支持：支持Linux/Ubuntu,VxWorks等系统；提供Linux驱动及测试软件
支持外时钟、外参考、内参考 三种时钟模式
板内频综配置可通过SPI总线实现
电气及物理特性
- 板卡尺寸：标准FMC单槽板卡
- 板卡供电：FMC单槽供电
- 散热方式：加装散热片被动散热
- 工作温度：-40°C ~ +85°C
- 存储温度：-50°C ~ +125°C
- 工作湿度：5%~95%，非凝结
应用场合
- 图像采集系统
- 高速模拟数据采集光纤传输系统
- 雷达系统半实物仿真平台
- 网络硬件加速平台

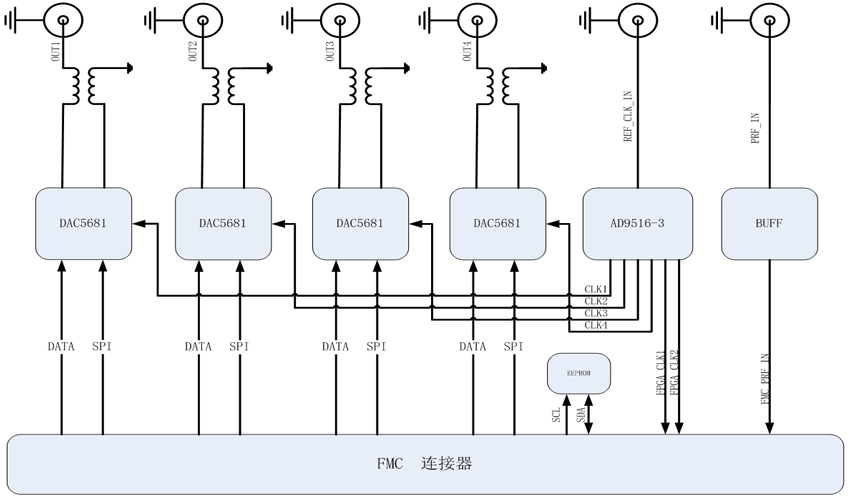

板卡功能框图
| 产品型号 / Product Model | FMC-15681 | |
| 产品描述 / Description | FMC架构DAC回放卡 | |
| 产品规格书 / Data Sheets | ● FMC-15681 Datasheet.pdf 下载 | |
| 产品手册 / Manuals | ● FMC-15681 Manual.pdf | |
| 软件支持包 /BSP | ● FMC-15681 BSP, Linux Software Packages | |
| 驱动程序 / Drivers | ● FMC-15681 Drivers | |
