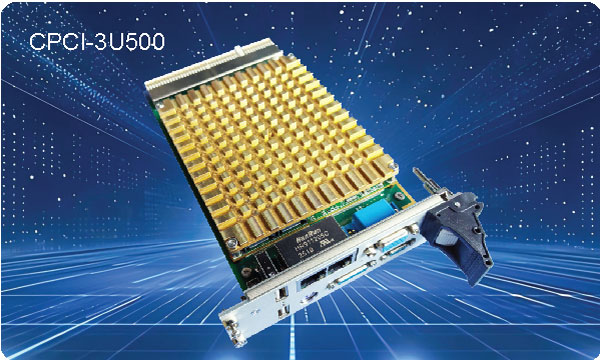

CPCI-3U500
3U-8HP CPCI主板
● 标准 CPCI 3U-8HP主板控制器；2GB内存
● Intel Atom低功耗D510 双核处理器1.66GHz
● Intel图形媒体加速器3150
● VGA：支持最高2048 x 1536;LVDS：单通道18-bit, 支持 1366 x 768
● 串口：1 x RS-232, 1 x RS-232/422/485;并口：SPP/EPP/ECP 模式
● USB: 4 x USB 2.0;PS/2键盘鼠标口
● 网口1：Realtek 8103EL百兆网口; 网口2：intel 82551 10/100Base-T
● 支持 WindowsXP /Win7 /RTX /Linux /VxWorks等系统
● 工作温度：-40°C~+85°C
| 可选配件: |
概述
低功耗3U CPCI主板 CPCI-3U500，支持WindowsXP、Win7、Linux、VxWorks5.5.1等系统，集成Intel Atom低功耗D510 双核处理器，主频1.66GHz；具有双网口，双串口，一个并口，双USB2.0，支持VGA及LVDS显示；3U CPCI架构，占2个槽位（8HP）；广泛应用于传统的CPCI架构的仪表仪器，现场数据采集系统。提供完整的VxWorks5.5.1系统BSP支持包。
技术指标
- 标准 CPCI 3U-8H主板控制器；2GB内存
- Intel Atom低功耗D510 双核处理器1.66GHz
- Intel图形媒体加速器3150
- VGA：RGB显示支持最高2048 x 1536
- LVDS：单通道18-bit, 支持 1366 x 768
- 串口：1 x RS-232, 1 x RS-232/422/485
- 并口：SPP/EPP/ECP 模式
- USB: 4 x USB 2.0
- 网口1：Realtek 8103EL PCIe 10/100Base-T
- 网口2：intel 82551 10/100Base-T
- PS/2键盘鼠标口
- 支持 WindowsXP /Win7 /RTX /Linux /VxWorks等系统
电气及物理特性
- 板卡尺寸：标准 3U CPCI 8HP（双槽）
- 板卡供电：CPCI总线供电
- 散热方式：加装散热片被动散热，支持选配主动散热（带风扇）
- 工作温度：-40°C ~ +80°C
- 存储温度：-45°C ~ +85°C
- 工作湿度：5%~95%，非凝结
应用场合
- 图像采集系统
- 测控系统
- 仪表仪器
- 工厂自动化控制系统

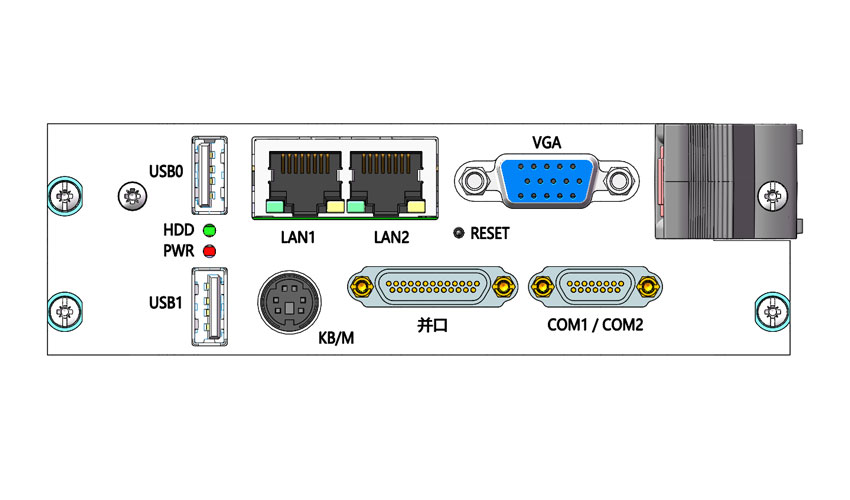

板卡面板接口图
| 产品型号 / Product Model | CPCI-3U500 | |
| 产品描述 / Description | CPCI 3U-8HP主板控制器；2GB内存 | |
| 产品规格书 / Data Sheets | ● CPCI-3U500 Datasheet.pdf 下载 | |
| 产品手册 / Manuals | ● CPCI-3U500 Manual.pdf | |
| 软件支持包 /BSP | ● CPCI-3U500 BSP, Linux Software Packages | |
| 驱动程序 / Drivers | ● CPCI-3U500 Drivers | |
